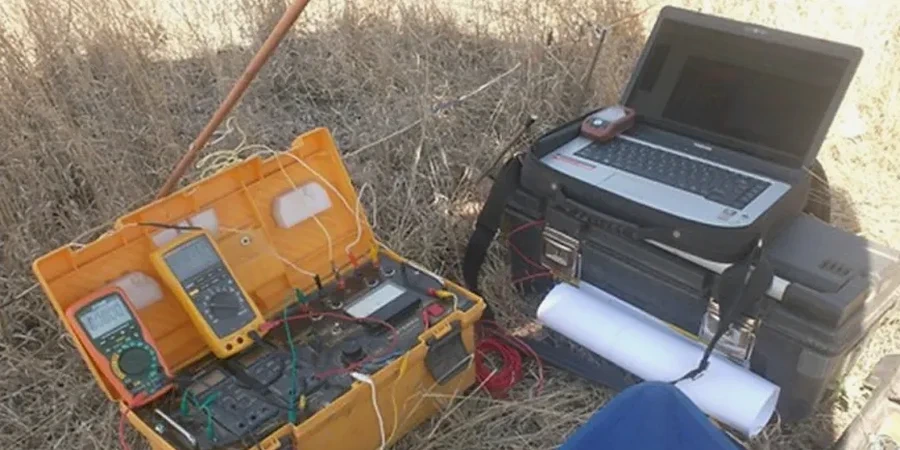

Die industrielle Vergangenheit Wuppertals hat den Untergrund stark geprägt. Verfüllte Steinbrüche, alte Stollen und heterogene Aufschüttungen entlang der Wupper sind eher die Regel als die Ausnahme. Bevor Sie in Wuppertal ein Bauwerk errichten, müssen Sie wissen, was unter der Oberfläche liegt. Die vertikale elektrische Sondierung (VES) liefert uns ein detailliertes Bild der Schichtwiderstände im Untergrund. Gerade auf den devonischen Tonschiefern und Grauwacken im Stadtgebiet lassen sich Verwitterungszonen und Klüftigkeit zuverlässig kartieren. In Kombination mit einer Korngrößenanalyse prüfen wir die Materialeigenschaften der aufgefüllten Horizonte. Unser Team setzt die VES seit Jahren im Bergischen Land ein und kennt die lokalen geologischen Tücken genau.
Die VES ist unser wichtigstes Werkzeug, um in Wuppertal Karsthohlräume und alte Bergbaustrukturen zu orten, bevor die Baugrube ausgehoben wird.
Vorgehen und Leistungsumfang
Standortspezifische Faktoren
Das Wuppertaler Klima mit rund 1100 mm Jahresniederschlag und häufigen Starkregen sorgt für eine hohe Bodenfeuchte. Das ist ein Vorteil für die VES, da die Leitfähigkeit steigt und die Messungen stabiler werden. Die Kehrseite: in Hanglagen am Kiesberg oder an der Hardt kann Sickerwasser die Widerstandskontraste zwischen anstehendem Fels und Hangschutt verschleiern. Fehlinterpretationen führen dann zu teuren Überraschungen beim Aushub. Wir gleichen das ab, indem wir die Sondierungskurven mit Daten aus Schürfgruben kalibrieren. Nur so lassen sich tonige Verwitterungslehme sicher von wassergesättigten Grobhorizonten unterscheiden.
Referenznormen
DIN 18123: Baugrund – Untersuchung von Bodenproben – Bestimmung der Korngrößenverteilung, DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN ISO 22475-1: Geotechnische Erkundung und Untersuchung – Probenentnahme und Grundwassermessungen, DIN EN ISO/IEC 17025: Allgemeine Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien
Verwandte Dienstleistungen
VES-Messkampagne
Vertikale Elektrische Sondierung auf Ihrem Baufeld in Wuppertal. Inklusive Auswertung der Sondierungskurven, Kartierung von Verwitterungszonen und Karststrukturen.
Geoelektrisches Profiling
2D-Widerstandsprofile für Trassen und Leitungsgräben. Wir kombinieren VES-Punkte zu einem durchgängigen Untergrundmodell entlang der Wupper und der Hanglagen.
Baugrundgutachten nach DIN 4020
Zusammenführung der VES-Daten mit direkten Aufschlüssen. Wir erstellen ein berichtsfähiges Gutachten für Ihr Bauvorhaben in Wuppertal.
Typische Parameter
Häufig gestellte Fragen
Was kostet eine VES-Messung in Wuppertal?
Eine einzelne vertikale elektrische Sondierung mit Auswertung liegt je nach Auslageweite und Zugänglichkeit zwischen €640 und €990. Bei mehreren Sondierungen auf einem Baufeld reduzieren sich die Kosten pro Messpunkt.
Welche Tiefe erreicht die VES im Wuppertaler Schiefer?
Die Erkundungstiefe hängt von der maximalen Elektrodenauslage ab. Standardmäßig sondieren wir bis 30 Meter. Bei ausreichendem Platz auf dem Grundstück sind auch tiefere Messungen möglich, um alte Bergbaustrukturen zu erfassen.
Kann die VES Hohlräume im Untergrund erkennen?
Ja, die Methode reagiert sehr empfindlich auf Luft- oder wassergefüllte Hohlräume. Diese erscheinen als Hoch- oder Niederohm-Anomalien im Sondierungsdiagramm. Wir verifizieren solche Anomalien dann mit einer Rammkernbohrung.
