In Wuppertal trifft man beim Aushub selten auf einfache Verhältnisse. Die verwitterten Tonschiefer und Sandsteine des Rheinischen Schiefergebirges, oft durchzogen von Hangschutt, verlangen eine Bemessung von Verankerungen, die nicht nach Schema F abläuft. Wir legen unsere Berechnungen von Anfang an auf die lokalen Gebirgskennwerte aus, denn ein zu generisch angesetzter Felsanker wird hier schnell zum Kostenrisiko. Für die Vorerkundung der Baugrundschichtung setzen wir in beengten Tallagen gerne Schürfgruben ein, bevor die rechnerische Modellierung der Anker beginnt. Das spart Zeit und liefert belastbare Eingangsdaten.
In Wuppertals Schiefer reicht die Kluftreibung oft aus, aber die Verwitterungsmächtigkeit entscheidet über die Ankerlänge.
Vorgehen und Leistungsumfang
Standortspezifische Faktoren
Der Wuppertaler Untergrund besteht überwiegend aus paläozoischen Schiefern, die in Hanglagen von bis zu 20 Metern mächtigem Verwitterungsschutt überlagert werden. Diese Übergangszonen sind besonders tückisch: Ein Anker, der im harten Fels berechnet wurde, kann in der Realität auf drei Metern über Schichten mit völlig anderem Reibungsverhalten treffen. Regenereignisse mit über 100 mm in 48 Stunden – in Wuppertal keine Seltenheit – können den Porenwasserdruck schlagartig erhöhen und die Mantelreibung reduzieren. Wird dies nicht in der Bemessung als außergewöhnliche Lastsituation angesetzt, droht ein schleichender Tragfähigkeitsverlust, der im schlimmsten Fall zum Ausknicken der Verbauwand führt.
Referenznormen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1537:2013-08 (Ausführung von Arbeiten im Spezialtiefbau – Verpressanker), DIN EN ISO 22477-5:2019-10 (Geotechnische Erkundung und Untersuchung – Prüfverfahren für Anker)
Verwandte Dienstleistungen
Geotechnische Vorerkundung und Parameterstudie
Wir legen die Boden- und Felskennwerte fest, die als Eingangsgrößen in die Ankerbemessung einfließen. Dazu gehören Bohrungen, Laborversuche und die Ableitung charakteristischer Werte nach EC7.
Standsicherheitsberechnung und Ankerbemessung
Die Berechnung der aktiven und passiven Ankerkräfte erfolgt mit FEM-Programmen, die wir speziell auf die Wuppertaler Schichtprofile kalibrieren. Der Nachweis der tiefen Gleitfuge und der Materialwiderstände wird lückenlos geführt.
Baubegleitende Qualitätssicherung
Wir überwachen die Ankerherstellung und führen Eignungs- und Abnahmeprüfungen durch. So stellen wir sicher, dass die rechnerische Bemessung auch im veränderlichen Gebirge vor Ort Bestand hat.
Typische Parameter
Häufig gestellte Fragen

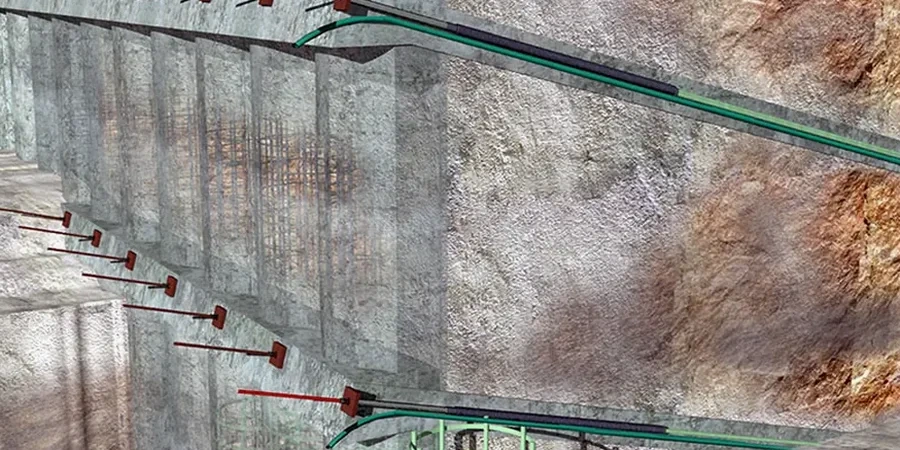

Wann ist in Wuppertal ein passiver Anker ausreichend und wann brauche ich eine aktive Vorspannung?
Das hängt von den zulässigen Verformungen ab. Passive Anker, etwa als Bodennägel, mobilisieren ihre Kraft erst bei Wandbewegung – das ist im standsicheren Fels oft wirtschaftlich. Aktive Litzenanker mit Vorspannung setzen wir dagegen ein, wenn benachbarte Bebauung oder Leitungstrassen kaum Setzungen vertragen. In der Wuppertaler Tallage mit dichter Blockrandbebauung ist das eher die Regel.
Mit welchen Kosten muss man für eine Ankerbemessung samt Standsicherheitsnachweis rechnen?
Für eine vollständige Bemessung einer Baugrubenverankerung inklusive aller Nachweise liegt das Honorar je nach Komplexität und Ankeranzahl zwischen €960 und €3.590. Eine exakte Kalkulation erstellen wir nach Sichtung der Planunterlagen und der Baugrunddaten.
Wie prüfen Sie die Tragfähigkeit der Anker vor Ort in einem so heterogenen Baugrund wie in Wuppertal?
Wir führen Eignungs- und Abnahmeprüfungen nach DIN EN ISO 22477-5 durch. Dabei wird jeder Anker stufenweise belastet und die Kriechmaße werden aufgezeichnet. Gerade im zerklüfteten Wuppertaler Schiefer zeigt sich erst bei dieser Prüfung, ob die rechnerisch angesetzte Mantelreibung tatsächlich mobilisiert wird.
Berücksichtigen Ihre Bemessungen auch die Erdbebenlasten nach der neuen Erdbebenkarte für NRW?
Ja, selbstverständlich. Wuppertal liegt nach DIN EN 1998-1/NA in einer Erdbebenzone mit geringer bis mäßiger Seismizität. Wir setzen die entsprechenden Bemessungsspektren an und führen den Nachweis für die außergewöhnliche Bemessungssituation Erdbeben, sofern die Bauwerksklasse es erfordert.
